吸附脫附與催化燃燒設備中的之前的關聯有什么呢，現在帶大家去認識一下。吸附脫附一開始是分兩個系統的，分別是預處理系統，有機廢氣凈化系統。

（1）預處理系統

考慮到生產過程中有粉塵，需對匯集后出外墻的管道中的廢氣進行預處理；通過初效過濾器（G4）及中效過濾器（F8）作為過濾裝置，預處理后進入排風總管其作用是去除殘留在廢氣中的顆粒物，保護后續回收裝置的正常運行。

（2）有機廢氣凈化系統

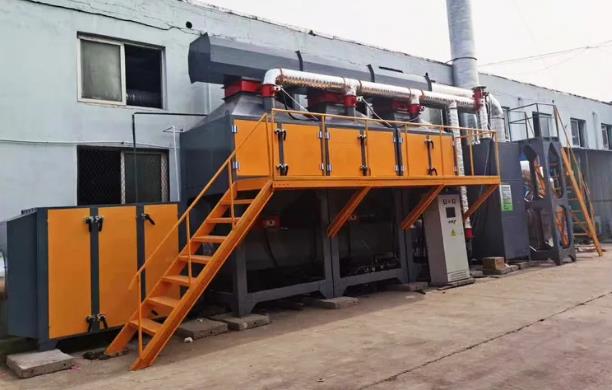

本項目采用“收集+預處理+活性炭吸附、脫附裝置處理+催化燃燒”主要包括以下兩個部分： 1）經過預處理后的廢氣，經活性炭吸附系統處理后通過排氣筒高空排放。 2）活性炭飽和后利用熱空氣進行脫附，脫附后氣體經過催化氧化系統進行進一步處理凈化后排放。

活性炭工作原理分二分部，一是吸附，二是脫附再生。

吸炭脫附流程、吸收氣體流程、控制系統

~

1.廢氣收集系統：待處理廢氣由收集風管收集后排至廢氣處理裝置進行處理。

2. 顆粒物去除段：從室內排至室外的排風管道首先進入初效過濾器對粉塵進行過濾，不經過預處理，直接送入活性炭箱吸附易造成活性炭堵塞，影響其吸附能力，故要通過干式初效過濾箱來去除這些成分。

3. 活性炭吸附段：經過預處理后的廢氣進入活性炭吸附箱，氣體進入吸附箱后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風管接入下一級處理設備。

4. 脫附氣體流程：當吸附床吸附飽和后，可啟動脫附風機對該吸附床脫附，脫附氣體首先經過催化床中的換熱器，然后進入催化床中的預熱器，在紅外熱器的作用下，使氣體溫度提高到 300℃左右，再通過催化劑，有機物質在催化劑的作用下燃燒，被分解為 CO 2和 H 2O，同時放出大量的熱，氣體溫度進一部提高，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量。從換熱器出來的氣體分兩部分：一部分直接進入下一級處理設備；另一部分進入吸附床對活性炭進行脫附。當脫附溫度過高時可啟動補冷風機進行補冷，使脫附氣體溫度穩定在一個合適的范圍內?；钚蕴课酱矁?nèi)溫度超過報警值，自動啟用火災應急自動噴淋系統。

5. 吸收氣體流程：經活性炭?jī)艋蟮臍怏w和催化燃燒爐處理后的氣體，高空排放。

6. 控制系統：控制系統對系統中的風機、預熱器、溫度、電動閥門進行控制。當系統溫度達到預定的催化溫度時，系統自動停止預熱器的加熱，當溫度不夠時，系統又重新啟動預熱器，使催化溫度維持在一個適當?shù)姆秶?；?dāng)催化床的溫度過高時，開啟補冷風閥，向催化床系統內補充新鮮空氣，可有效地控制催化床的溫度，防止催化床的溫度過高。此外，系統中還有防火閥，可有效地防止火焰回串。當活性碳吸附床脫附時溫度過高時，自動啟用補冷風機降低系統溫度，溫度超過報警值，自動開啟火災應急自動噴淋系統，確保系統安全，整個系統采用 PLC自動控制。

7.活性炭吸附管設備內壁采用雙層碳鋼外殼，鋼板厚度，保溫厚50mm，法蘭有連接的地方采用氟膠墊防腐。
